Высоту молниеприемника определяют по расчетной зоне защиты, геометрии объекта, уровню молниезащиты и месту установки. Выбор только по высоте здания является ошибкой. Слишком низкий стержень не защищает выступающие элементы, а чрезмерно высокий создает повышенную ветровую нагрузку и требует усиленного крепления.
Исходные данные для расчета
Сначала определяют длину, ширину и высоту здания. Отдельно фиксируют отметки дымоходов, антенн, вентиляционных установок, труб и другого оборудования на кровле. Зона защиты должна охватывать не только основную поверхность здания, но и верхние точки всех выступающих конструкций.
Также учитывают назначение объекта, требования к уровню молниезащиты, расположение соседних сооружений и возможные места установки молниеприемников. Для протяженного или сложного здания одного стержня может быть недостаточно даже при значительной высоте.
Высота над защищаемой поверхностью
При установке на кровле учитывают высоту молниеприемника над кровлей, а не общую отметку его вершины над землей. Для отдельно стоящей конструкции расчет выполняют с учетом высоты мачты, отметки ее основания и расстояния до защищаемого объекта.
Для оборудования на крыше имеет значение фактическое превышение вершины молниеприемника над самой высокой точкой оборудования. Основание вентиляционной установки или антенны может находиться внутри зоны, а верхняя часть оставаться незащищенной.
Уровень молниезащиты
Требуемый уровень защиты влияет на допустимые размеры расчетной зоны. Чем выше требования к надежности, тем строже правила размещения молниеприемников. Один и тот же стержень может обеспечивать достаточную защиту обычного здания и не соответствовать требованиям объекта с повышенной опасностью.
Уровень выбирают по назначению сооружения, вероятности удара молнии и возможным последствиям повреждения. Самостоятельно снижать его для уменьшения высоты или количества стержней нельзя.
Метод защитного угла
Для объектов простой формы может применяться метод защитного угла. От вершины молниеприемника условно проводят границу защищаемого пространства. Значение угла зависит от высоты стержня и уровня защиты.
Использовать один постоянный угол для любых объектов неправильно. По мере увеличения высоты условия расчета изменяются. Метод применяют только в пределах, установленных нормативными требованиями.
Метод катящейся сферы
Для сложных зданий применяют метод катящейся сферы. Расчетную сферу условно перемещают вокруг объекта. Точки, которых она касается, считаются доступными для прямого удара молнии.
Молниеприемник должен быть расположен так, чтобы сфера не касалась защищаемых элементов. Этот метод позволяет проверить кровлю сложной формы, высокое оборудование и пространство между несколькими стержнями.

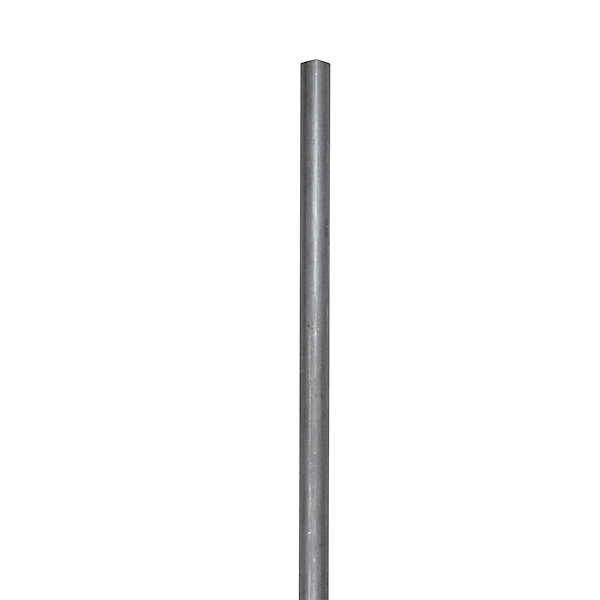

При подборе оборудования следует сравнить доступные молниеприемники по длине, материалу, конструкции крепления и допустимой ветровой нагрузке. Необходимая высота должна подтверждаться расчетом, а не только технической возможностью установки длинного стержня.
Учет выступающих элементов
Дымоходы, антенны, вентиляционные установки и технологические трубы проверяют отдельно. Если элемент выходит за границы общей зоны, увеличивают высоту стержня, изменяют место его установки или добавляют дополнительный молниеприемник.
Проверку выполняют по верхним и боковым точкам конструкции. После монтажа нового оборудования на кровле расчет необходимо повторить.
Применение нескольких молниеприемников
Для длинного здания установка нескольких стержней часто эффективнее чрезмерного увеличения высоты одного молниеприемника. Их зоны защиты должны перекрываться и охватывать всю площадь объекта.
Несколько стержней позволяют снизить нагрузку на отдельные крепления и точнее защитить сложную кровлю. Расстояние между ними определяют расчетом. Пространство в центральной части между стержнями проверяют отдельно.
Ветровая нагрузка
С увеличением высоты возрастает изгибающая нагрузка на стержень и основание. При выборе учитывают ветровой район, высоту здания, открытость местности, массу конструкции и способ крепления.
Высокий молниеприемник нельзя устанавливать на стандартное основание без проверки прочности. Наклон или деформация уменьшают расчетную зону и могут повредить кровлю.
Проверка после монтажа
После установки проверяют фактическую высоту, вертикальность, положение относительно объекта и надежность креплений. Если молниеприемник смещен или установлен ниже проектной отметки, расчетная зона изменяется.
Основными ошибками являются выбор высоты только по размеру здания, отсутствие проверки выступающих элементов и попытка защитить протяженный объект одним стержнем. Высоту всегда определяют совместно с количеством молниеприемников, их расположением и требованиями к уровню защиты.
